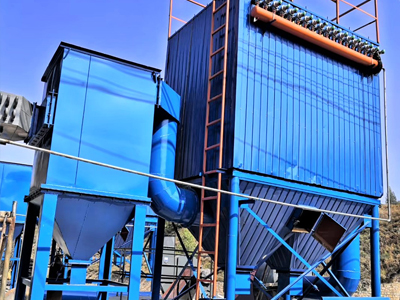

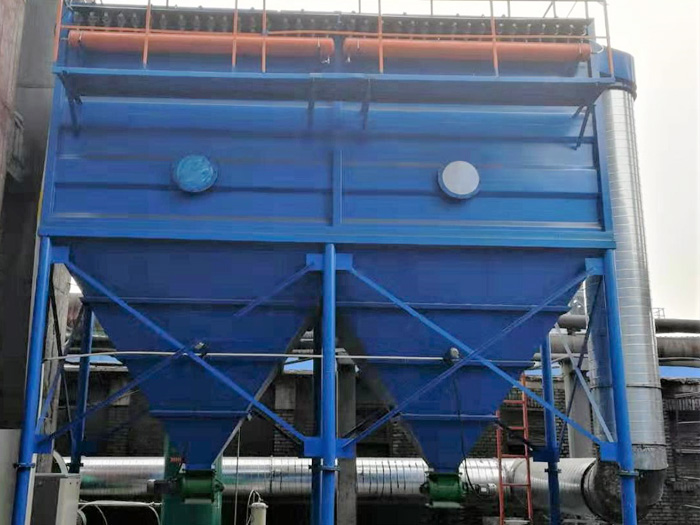

生物质锅炉布袋除尘器把粉尘从烟气中分离出来的设备叫除尘器或除尘设备.锅炉除尘器是锅炉及工业生产中常用的配套设备.它的功能是将锅炉燃料,燃烧排放烟气中的颗粒烟尘加以清除,从而大幅度降低排入大气层中的烟尘量,这是改善环境污染,提高空气质量的重要环保设备.
生物质锅炉除尘器采用的除尘设备包括机械除尘器,袋式除尘器,电除尘器和湿除 尘器等.但每种除尘净化系统总有其技术上的优点和缺点,应根据实际情况选择合适 的除尘设施与工艺. 机械除尘器通常是指利用质量力(重力,惯性力和离心力等)的作用使颗粒物与气流分离的装置.它包括重力沉降室,惯性除尘器和旋风除尘器等. 袋式除尘器是含尘气体从下部进入圆筒形滤袋,在通过滤料的孔隙时,粉尘被捕集于滤料上,透过滤料的清洁空气由排出口排出,沉积在滤料表面的粉尘,可以在机械振动的作用下从滤料表面脱落,最终落入灰斗中的一种除尘净化设施. 电除尘器是在通过高压电场进行分离的过程中,使尘粒荷电,并在电场力的作用下,使尘 粒聚集在集尘板上将粉尘从含尘气体中分离出来的一种除尘设备.湿式除尘器是使含尘气体与液体(一般为水)密切接触,利用水滴和颗粒的惯性碰撞或者化 学作用捕集颗粒,使粉尘从含尘气体中分离出来的一种除尘设备.
生物质锅炉除尘器烟气通过进烟道进入文丘里,在喉部的入口被水均匀的喷入,由于烟气高速运动,因此喷入的水被其融化成细小的水雾湿烟气中的灰料,这样,灰料与水滴就发生了碰撞凝聚,尤其是料径细小的灰尘料可以被水雾水溶.达到第一次除尘和脱硫,这些为灰料的分离做好充分的准备,此后进入筒体,迅速降低温度的烟气继续冲击池内的石灰水,烟气中的粉尘和SO2与池中的石灰水反应生成硫酸盐,在惯性力,重力,附着力,凝聚力的作用下沉入水底完成第二次脱硫过程,被烟气激起的水花,水雾与洗涤后的烟气在风机引力下,气水同时抬开,使烟气与石灰水充分反应,然后经叶轮脱水器进行气水分离,水经泄水管流进水池,并使烟气完成第三次除尘与脱硫,净化后的气体经过风机排入大气.
生物质锅炉除尘器系统中采取如下措施:
(一)在除尘器的进气管道,本体及灰斗等处必须要采取保温措施,以防止除尘器的结露.
(二)在除尘器的进气口,排气口等处安装有温度检测与自动报警装置,并在进气口安装冷风进入装置.烟气一旦超过袋除尘的使用温度范围,则发生警报并自动采取温控措施,以确保除尘器安全运行.
(三)在灰斗上安装了电加热及振打装置,避免了因低温发生的强露积灰问题.
生物质锅炉除尘器包括除尘效率, 压力损失, 处理气体量与负荷适应性等几个方面.
1,除尘效率在除尘工程设计中一般采用全效率作为考核指标,有时也用分级效率进行表达.
(1)全效率全效率为除下的粉尘量与进入的粉尘量之百分比.
(2)总效率在除尘系统中若有除尘效率分别为η1,η2.....ηn 的几个除尘器串联运行时.除尘系统的总效率用η表示,按下式计算η=(1-η1)(1-η2)......(1-ηn)
(3)穿透率穿透率ρ为除电器出口粉尘的排出量与入口粉尘的进人量的百分比,按下式 计算:
(4)分级效率分级效率 n 为除尘器对某一粒径 d 或粒径范围△d 内粉尘的除尘效率.
生物质锅炉除尘器参数:
型号参数 |
HMC-32 |
HMC-48 |
HMC-64 |
HMC-80 |
HMC-96 |
HMC-112 |
||
处理风量(m3·h) |
1500-2100 |
2100-3200 |
2900-4300 |
4000-6000 |
5200-7000 |
6000-9000 |
||
过滤面积(m2) |
24 |
36 |
48 |
60 |
72 |
84 |
||
过滤风速(m/min) |
1.0—1.5 |
1.0—1.5 |
1.0—1.5 |
1.1—1.7 |
1.2—1.7 |
1.2—1.8 |
||
滤袋数量(条) |
32 |
48 |
64 |
80 |
96 |
112 |
||
入口气体温度(℃) |
≤120 |
|||||||
设备阻力(Pa) |
≤1200 |
|||||||
入口粉尘浓度(g/m3) |
<200 |
|||||||
出口粉尘浓度(mg/m3) |
≤50 |
|||||||
清灰用气源压力(MPa) |
0.4~0.6 |
|||||||
清灰用空气耗量(m3/min) |
0.10 |
0.14 |
0.20 |
0.24 |
0.29 |
0.34 |
||
承受负压(Pa) |
5000 |
|||||||
脉冲阀数量(个) |
4 |
6 |
8 |
10 |
12 |
14 |
||
风机用电机功率(KW) |
1.5 |
3.0 |
3.0 |
5.5 |
5.5 |
7.5 |
||
重量(Kg) |
A型 |
1350 |
1620 |
1850 |
2360 |
2800 |
3200 |
|
B型 |
1220 |
1470 |
1670 |
2150 |
2540 |
2880 |
